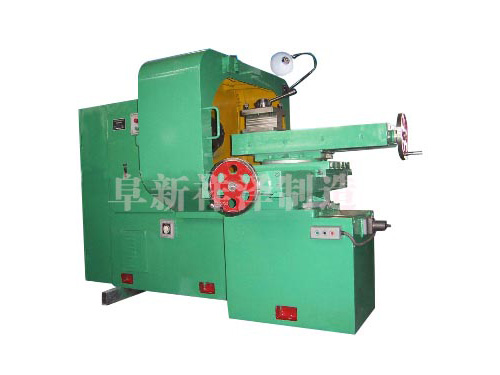

JJ13F-JJ14系列砂輪車床
砂輪全面車床
砂輪異型車床
用途：本系列機床是用鋼碗加工各種砂輪的專門化機床，適用于單件及批量生產。
JJ14-1100*150型砂輪全加工車床：
主要參數：
被加工砂輪外徑：?650~1100mm
被加工砂輪厚度：25~150mm
被加工砂輪孔徑：?305mm
主軸轉速：220、330rpm
卡盤直徑：?1050mm
主軸中心高：615mm
上刀架（最大）行程：230mm
上刀架（最大）轉角：90°
下刀架（最大）行程:230mm
下刀架（最大）轉角：15°
液壓進給速度：0.2~2.5米/分
電機總功率：13kw
機床外形尺寸：3593*2771*1866mm
重量：6330kg
JJ13F-600*250型砂輪中異型車床：
主要參數：
被加工砂輪外徑：?300~600mm
被加工砂輪厚度：8~150mm
主軸轉速：360、480、700rpm
主軸中心高：530mm
上刀架（最大）行程：280mm
上刀架（最大）轉角：+-45°
下刀架（最大）行程:380mm
下刀架（最大）轉角：+-15°
液壓進給速度：0.25~2.5米/分
電機總功率：7.2kw
機床外形尺寸：2748*1636*1615mm
重量：2650kg
JJ13F-300*150型砂輪小異型車床：
主要參數：
被加工砂輪外徑：?100~300mm
被加工砂輪厚度：6~150mm
主軸轉速：876、1152rpm
主軸中心高：480mm
上刀架（最大）行程：200mm
上刀架（最大）轉角：90°
下刀架（最大）行程:270mm
下刀架（最大）轉角：30°
電機總功率：4kw
機床外形尺寸：2100*1090*1330mm
重量：1900kg
SC—40、SC—60簡易車床
用途：
該機床是生產砂輪簡易加工設備，是車床系列產品，能加工各種平面及異型砂輪。
主要技術參數：
SC—40:
1.加工砂輪范圍：φ100mm—400mm
2.加工砂輪最大厚度：150mm
3.主軸轉速：700rpm，900rpm
SC—60：
1.加工砂輪范圍：φ450mm—600mm
2.加工砂輪最大厚度：150mm
